진동분석기
진동분석기
(Vibration Analyzer)
장비의 유지보수 중요성은 비용과 직결된다. 예방되지 않은 장비고장으로 인한 손실은 비용증가 및 안전사고로 이어져 기업에 심각한 손해를 초래한다.
삼일씨티에스에서 개발한 진동분석기는 원격 모니터링을 통하여 사전에 위험을 감지하여 쉽고 계획적인 유지보수를 가능하게 해주어 장비가동정지 시간을 최소화 할 수 있는 장치이다.
Vibration Analyzer Effacts
-
Improve
고장을 사전에 예측, 진단하여 기계의 가동률 향상
-
Cost cutting
부품의 파손을 예측하여 유지 보수 비용 절감
-
Management
실시간 모니터링을 통한 효율적인 관리
-
Accuracy
고장과 잡음 구분 가능 등의 높은 정확도

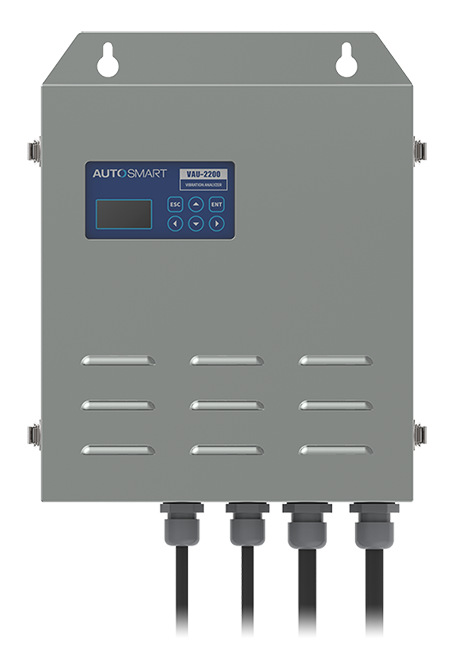

| Model | VAU-2200 |
| 용도 | 권상기의 진동센서가 회전체의 진동신호를 수집하고 위험 단계 구분하여 알려주는 제품. (안정/보통/주의/위험) ISO 10816-3기준 |
| CPU | ARM 32-bit Cortex™-M4 CPU, 168MHZ |
| Memory | Flash Memory : 1MB |
| Communication | Ethernet : 10/100Mbps (Modbus/TCP) : 1port Isolation RS485 : 4Wire – 3ch (Max 921600bps) CAN : 2Wire – 1ch |
| Display | LCD : Mono OLED LCD LED 20ea |
| Timer & RTC | RTC |
| Analog Input | 2ch |
| Digital Input | 4ch |
| Digital Output | 4ch |
| Power Requirements | DC 24V ±10% |
| Ambient Operating Conditions | -40℃ ~ 85℃ |
| Dimensions(WxHxD) | 120 × 115 × 50(mm) |
고장예측장치
(Prediction of elevator breakdown)
국내 에스컬레이터는 전체 승강 사고의 40%를 차지하고 있다.
삼일씨티에스에서 개발한 승강기 원격감시 및 고장예측장치 SRM-X48는 공공장소에 설치된 에스컬레이터의 원격 감시 기능과 전동기 및 감속기의 진동을 분석하여 이상 징후를 예측하여 사전에 고장 예방 할 수 있는 장치이다.
SRM-X48 (Smart Remote Monitoring)
진동,접점신호 원격 모니터링
모든 승강기에 설치 가능
서버 및 모듈에서 세부설정
모듈 자가진단
현재 시간 체크
추가 업데이트 가능
Watch Dog 기능
| CPU | ARM 32-bit Cortex™-M4 CPU, 168MHZ |
| Memory | Flash Memory : 1MB |
| Communication | Ethernet : 10/100Mbps (Modbus/TCP) : 1port Isolation RS485 : 4Wire – 3ch (Max 921600bps) CAN : 2Wire – 1ch |
| Timer & RTC | RTC |
| Analog Input | 2ch |
| Digital Input | 48ch |
| Digital Output | 4ch |
| Power Requirements | DC 24V ±10% |
| Ambient Operating Conditions | -40℃ ~ 85℃ |
| Dimensions | 265 X 360 X 56 (WHD) |
